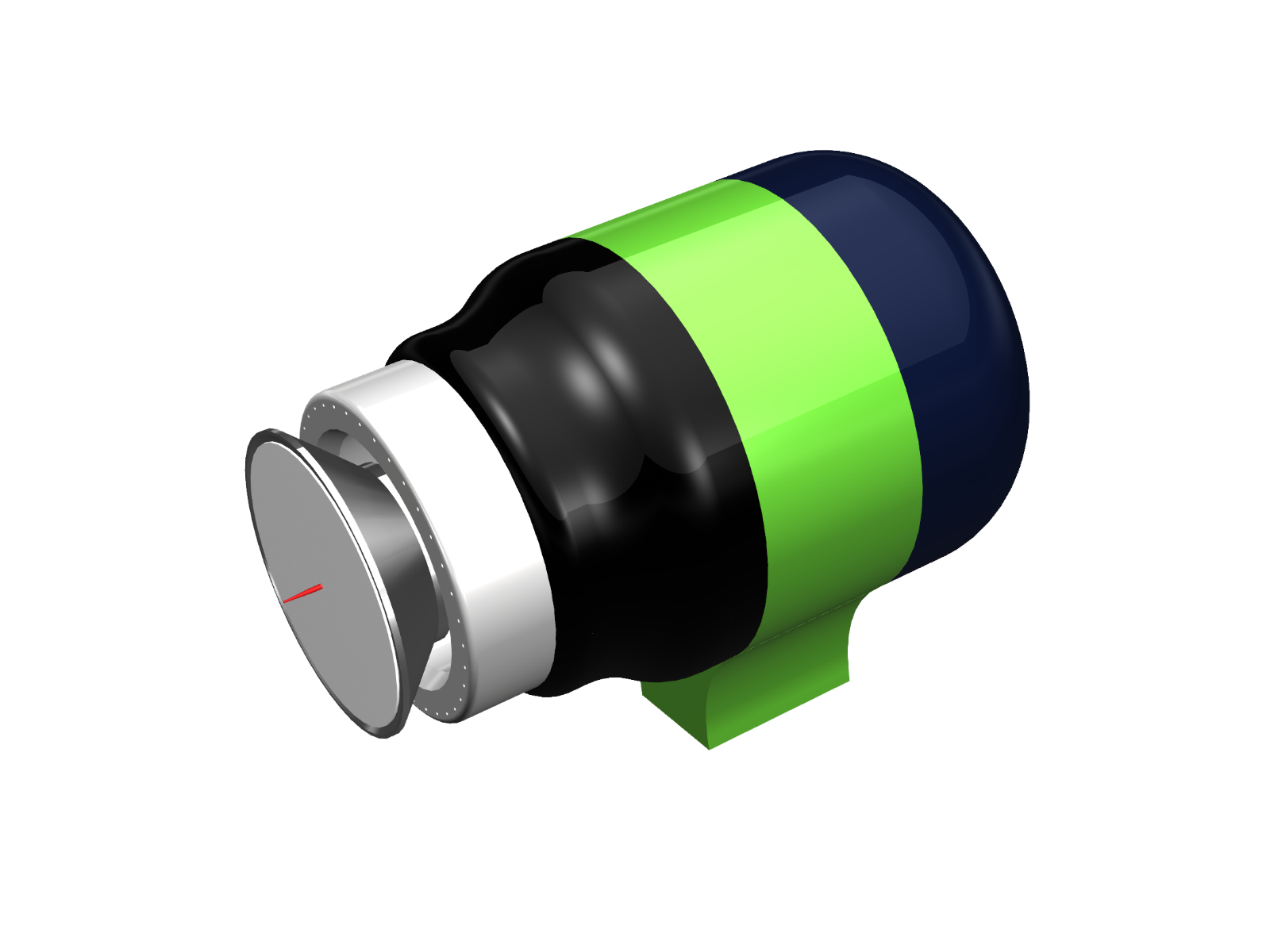

自动粉末静电旋杯

内置高压级联模块（Cascade Voltage Block）是克服法拉第笼效应的核心硬件方案。其工作原理如下：

电压层级：级联模块通过 12 级倍压整流电路，将输入的低压直流电（通常 10–24V DC）逐级升压至最高 100kV，输出纹波控制在 ±1% 以内，确保电场强度的空间均匀性。

克服法拉第死角的机制：

1. 高场强穿透：100kV 输出电压在喷枪尖端产生 15–25 kV/cm 的场强梯度，足以将带电粉末颗粒驱入凹槽、焊缝和折弯内侧——这些区域在低压喷涂（<60kV）中因电场屏蔽而形成"死角"。
2. 电流自动补偿：级联模块内置 μA 级电流反馈回路，当喷枪靠近工件（间距 <150mm）检测到负载电流突增时，在 <5ms 内自动降低输出电压 5–15%，防止反向电离（Back-Ionization）导致的橘皮缺陷。
3. 软启动斜坡：输出电压以 2kV/ms 的斜率爬升，避免瞬间高压对 MOS 管和倍压电容的热冲击，延长级联模块使用寿命至 >8000 小时。

与传统外置高压发生器相比，枪体内置级联方案消除了高压电缆的分布电容损耗（典型值 30–50pF/m），使枪端实际可用电压提升约 8–12%。

粉末涂膜的流平质量由 粉气混合比 和 颗粒荷电均匀性 两个变量共同决定。精确调节方法如下：

雾化气（Atomizing Air）调节：

• 压力范围：0.05–0.25 MPa，步进精度 0.01 MPa（数字步进阀控制）
• 雾化气量过大（>0.20 MPa）会导致粉末颗粒速度过高（>15 m/s），撞击工件后反弹率上升至 12–18%，流平膜出现针孔
• 雾化气量过小（<0.08 MPa）会导致粉末团聚，出粉脉动幅度 > ±8%，膜厚均匀性下降
• 最佳窗口：对于 30–50μm 粒径粉末，雾化气压 0.10–0.14 MPa 时粉气混合比达到 1:18–1:22（质量比），颗粒出口速度控制在 8–12 m/s

出粉量（Powder Output）调节：

• 文丘里粉泵的粉量线性范围为 50–400 g/min，通过调节供粉气压（Fluidizing Air）0.05–0.15 MPa 控制
• 每增加 0.01 MPa 流化气压，出粉量约增加 25–35 g/min（取决于粉末流动指数）
• 推荐膜厚 60–80μm 时，出粉量设定为 150–220 g/min，配合线速 3–5 m/min 的悬挂链

流平验证标准：在 200°C × 10min 固化条件下，按上述参数喷涂的环氧/聚酯混合粉末，流平等级应达到 PCI #2–#3（粉末涂料协会流平板标准），表面粗糙度 Ra ≤ 0.8μm。

高精度文丘里喷射器（Venturi Injector）是供粉系统的核心计量元件，其无脉动供粉能力取决于三个方面：

文丘里喉部设计：

• 喉部直径 3.2mm（标准型），收缩角 21°，扩散角 7°——该几何参数经 CFD 流体仿真优化，使粉气两相流在喉部达到 音速（Mach 0.95–1.05） 的临界流状态
• 在临界流条件下，下游压力波动不会向上游传播，从而实现 供粉质量流量的固有稳定性，脉动幅度 ≤ ±3%（对比传统文丘里 ±10–15%）
• 喷射效率 ≥ 92%（定义为粉末动能输出 / 气流能量输入）

粉末粒径对输送精度的影响：

• 粒径 10–30μm：细粉比表面积大，颗粒间范德华力主导，流动性指数（FF）< 3，在文丘里喉部易形成架桥（Bridging），导致瞬时断粉
• 粒径 30–50μm：最佳输送窗口，流动性指数 4–6，颗粒跟随性好，输送精度 ±3%
• 粒径 50–100μm：粗粉惯性大，在扩散段易发生颗粒沉降（Salation），需将输送气速提高至 >18 m/s 维持悬浮流
• 粒径 >100μm：不推荐用于静电喷涂，上粉率降至 <45%（因重力沉降远大于静电吸附力）

防脉动辅助设计：

• 供粉桶内配置 流化板（多孔 PE 烧结板，孔径 10–15μm），以 0.05–0.10 MPa 的流化气压使粉末保持"拟流体"状态，粉位波动对出粉量的影响 < 5%
• 粉泵出口设 反吹气（Conveying Air） 独立通道，压力 0.10–0.20 MPa，用于将粉气混合体以 12–16 m/s 的速度推送至喷枪，避免粉管水平段沉积

DISK 静电旋碟（Rotary Atomizer with Electrostatic Disk）是一种通过高速旋转圆盘将液体涂料离心雾化并同步荷电的喷涂技术。其与往复机+喷枪方案的技术对比：

雾化机制差异：

• DISK 旋碟：圆盘转速 10,000–40,000 RPM，线速度 60–120 m/s，涂料在盘缘被离心力撕裂为 15–40μm 的均匀液滴，粒径分布跨度（Span）< 1.5
• 往复机+空气喷枪：依靠 0.3–0.6 MPa 压缩空气雾化，液滴粒径分布 20–120μm，Span 约 2.5–3.5——宽粒径分布导致膜厚均匀性较 DISK 差 30–40%

适用场景判断矩阵：

技术经济性：对于年涂装面积 > 50 万 m² 的平板/卷材产线，DISK 系统因涂料转移效率（>85% vs 往复机 55–65%）和 VOCs 减排带来的综合成本优势，投资回收期通常在 12–18 个月。

超高分子量聚乙烯（UHMW-PE，分子量 3.5–7.5 × 10⁶ g/mol）作为喷枪流体通道材料，为粉末/液体静电喷涂带来了以下关键工程优势：

1. 零堵塞特性：

• UHMW-PE 表面自由能仅 31–33 mN/m（对比不锈钢 45–50 mN/m，铝合金 >50 mN/m）
• 粉末颗粒与通道壁的粘附功（Work of Adhesion）降低 60–70%，即使在高湿度（RH >80%）环境下也不会因粉末吸潮结块而堵塞
• 实测数据：在 30°C / RH 85% 条件下连续运行 8 小时，UHMW 通道的粉流量衰减 < 3%，而铝合金通道衰减达 18–25%

2. 化学耐受性：

• 对涂料溶剂（二甲苯、醋酸丁酯、MEK、MIBK 等）的溶胀率 < 0.5%（24h 浸泡），尺寸稳定性确保流体通道截面积不变
• 耐酸碱范围 pH 2–13，适用于粉末涂料和溶剂型/水性液体涂料

3. 耐磨寿命：

• 砂浆磨损指数（Sand-Slurry Abrasion Test）：UHMW-PE 的体积磨损量仅为不锈钢 304 的 1/5，为铝合金 6061 的 1/12
• 在 50g/min × 8h/天 的粉末输送工况下，UHMW 通道设计寿命 > 15,000 小时，传统金属通道约 4,000–6,000 小时即出现孔径扩大导致的粉量漂移

4. 抗静电设计：

• 纯 UHMW-PE 体积电阻率 >10¹⁴ Ω·cm 易积累静电——博士达采用 导电炭黑改性 UHMW-PE（添加量 6–8 wt%），将体积电阻率降至 10⁶–10⁸ Ω·cm，满足静电耗散要求的同时保留耐磨和低表面能优势。

静电喷涂的三大核心电气参数——电压（kV）、电流（μA）、喷涂距离（mm）——需根据工件材质、几何形状和粉末类型协同设定。以下为经过产线验证的工程参数对照：

参数设定通用原则：

法拉第区域特殊处理：

• 对于槽深 / 槽宽比 > 3:1 的深腔结构，应将喷枪伸入腔内，喷涂距离缩至 100–150mm，电压降至 50–65kV——过高的电压会导致粉末在槽口处提前沉积（"静电屏蔽"），反而封死槽内
• 可选配 扁平喷嘴（幅宽比 4:1）替代圆形喷嘴，将粉末流定向注入深槽

实时监控指标：

• 正常喷涂时电流波动应 < ±5μA——电流突增 >15μA 提示工件接地不良或粉末受潮
• 膜厚在线测量（如使用 β 射线或激光位移传感器）应控制偏差在 ±5μm 以内

静电环抱效应（Electrostatic Wrap-Around Effect）是带电粉末颗粒在电场力作用下绕过工件正面、吸附至背面和侧面的物理现象。理解并最大化利用这一效应，可将粉末利用率从 45–55% 提升至 75–85%。

环抱效应的物理机制：

1. 喷枪尖端电晕放电产生 10¹⁰–10¹² 个/cm³ 的负离子浓度场
2. 粉末颗粒在通过电晕区时捕获负离子，单颗粒荷电量达到 0.5–3.0 μC/g（取决于粒径和电场暴露时间）
3. 带电颗粒沿电力线方向迁移——电力线从喷枪尖端出发，终止于接地工件的所有表面（正面 + 侧面 + 背面）
4. 当颗粒接近工件表面（<10mm）时，镜像电荷吸引力（Image Charge Force）克服气流的惯性力，将颗粒拉向表面——包括背离喷枪的背面

最大化环抱效应的参数调优：

• 电压：在不起反电离的前提下尽量高——80–100kV 时环抱角可达 120–150°（即颗粒可绕至工件背面 30–60° 范围）
• 喷涂距离：200–250mm 为最优——过近 (<150mm) 颗粒速度太快来不及偏转，过远 (>300mm) 电场强度平方衰减导致环抱力不足
• 出粉量：控制在 150–200 g/min——过高的粉量导致空间电荷效应（Space Charge Effect），大量带电颗粒互相排斥，反而削弱定向沉积
• 粉末粒径：25–45μm 范围环抱效应最佳——细粉 (<20μm) 荷质比高但惯性小易被气流带走，粗粉 (>60μm) 惯性大难以被电场偏转

实测节粉数据：
在铝型材（80mm × 80mm 方管）喷涂中，将参数从 60kV/300mm 调整为 90kV/200mm 后：

• 背面膜厚 / 正面膜厚比从 22% 提升至 48%
• 单支型材粉末消耗从 42g 降至 31g（节粉 26%）
• 无需二次补喷背面，产线节拍从 4.2min/支 降至 3.1min/支

博士达喷涂控制器内置工艺配方管理系统（Recipe Management System），支持 100 组 独立工艺配方的一键存储与调用，覆盖从单站手动到全自动产线的完整工艺参数集：

配方参数结构（每组配方包含的变量）：

配方管理功能：

• 支持按工件编号/名称进行配方命名（如 "AL-6061-80x80-PE-60μm"），一键调用后所有参数在 < 2 秒 内同步到位
• 配方继承：创建新配方时可选择继承现有配方的全部参数作为初始值，仅修改差异项，减少调参时间 60–70%
• 工艺锁：关键参数（电压、出粉量、固化温度）可设置编辑权限，防止产线工人误操作
